Wir setzen bei unserem Hakenliftanhängerprogramm ausschließlich auf die bewährten Hakenlift-Systeme aus dem Hause "MEILLER". In Verbindung mit unserer bewährten Fahrwerktechnik bieten wir Ihnen die perfekte Systemlösung. Premiumqualität durch und durch.

Technische Daten

Ladekapazität
zulässiges Gesamtgewicht:	20.000 - 24.000 kg
Leergewicht*:	ca. 5.100 - 6.700 kg
Kipp-/Hebekapazität*:	17.000 - 21.000 kg (inkl. Containereigengewicht)
Stützlast*:	2.000 - 4.000 kg

Abmessungen
Containerlängen*:	5.000 – 6.500 mm (optional auch 7.000 mm möglich)
Rollenhöhe*:	ca. 1.260mm (in Grundausstattung)

Technische Details
Kippwinkel*:	ca. 45 - 50°
Ölbedarf Kippzylinder*:	ca. 25 Liter

* = ausstattungsabhängig

Merkmale & Vorteile

Ein Hakenliftanhänger von KRÖGER zeichnet sich durch viele Alleinstellungsmerkmale aus:

Original „MEILLER“ Hakenlift Typ RS21.65 (Marktführer) mit 21to Kipp- und Hebekapazität.

Ausgezeichnete Standfestigkeit bei Kippvorgängen durch starken Rechteckrohr-Rahmen.

Hakenlift in Hauptrahmen des Chassis integriert (kein Hilfsrahmen = Gewichtsersparnis).

Hydraulische Container–Innenverriegelung.

Verstärkte Achsen gewährleisten hohe Nutzlasten. Optionaler Achsabstand von 1800mm, für alle Modelle wählbar, ermöglicht eine größere Zuladung.

Serienmäßige Schlauchgarderobe für alle Versorgungsleitungen auf dem Zugrohr.

Eine optionale Liftachse reduziert den Reifenverschleiß und Kraftstoffverbrauch.

Die Zugeinrichtungen sind grundsätzlich als Zentral-Rechteckrohre ausgeführt. Dies gewährleistet einen maximalen Lenkeinschlag und hohe Stabilität.

Grundausstattung

Bereits die Grundausstattung des THL 20 bietet eine solide Basis für viele Einsatzzwecke zu einem attraktiven Preis-Leistungsverhältnis. In der Grundausstattung enthalten sind:

Zum Merkzettel hinzufügen

Bereifung	4 x 385/65 R22.5 "NEU" auf Mittelstegfelgen 100km/h
Achsen	ADR-Schrägrollenlager-Achsen, 2 x 11,3to Achslast (60 km/h), 2050 mm Spurbreite ohne ABS bis 60 km/h zugelassen (technisch 105 km/h), Radbremse 406 x 120mm, Achsvierkant 130 mm
Federn	21to Parabelfederung 2-lagig 100mm breit, zugelassen bis 105 km/h, Achsabstand 1480mm, Überlastschutz an allen vier Federn, Ausgleichschwinge zwischen Vorder- u. Hinterachse
Zugvorrichtung	starres Zugrohr mit angeschraubter Flanschzugöse 40mm DIN 11026 (erforderliche Kupplung an Zugmaschine DIN 11029), mechanische Sattelstützwinde mit Schnellgang
Chassisrahmen	integrierte Rahmenbauweise, Schweißkonstruktion, Hauptträger aus verwindungssteifen Rechteckrohrprofilen
Bremsanlage	Zweileitungs-Betriebs-Bremsanlage mit automatisch lastabhängiger Bremskraftregelung (ALB), 4 x Membranbremszylinder, automatische Feststellbremse (Federspeicherzylinder)
Hydraulikanlage	Zugfahrzeug muss über drei doppeltwirkende Steuergeräte verfügen: 1 x Anschluss für Aufnehmen / Kippen, 1 x Anschluss für Vor- und Rückschub, 1 x hydraulische Innenverriegelung
Hakenlift	werksneues Hakenliftsystem Fabrikat „MEILLER“ Typ RS21.65 mit hydraulischer Innenverriegelung, lastabhängiges Eilgangventil (nur beim Absetzen / Kippen im Leer-und Teillastbereich wirksam), Hakenhöhe 1570mm nach DIN 30722-1 (Containerhauptträger 180mm)
Elektrik	12-Volt-Anlage nach Vorschriften der StVZO mit 7-poligem Verbindungskabel, Dreieckrückstrahler und gelbe Seitenmarkierungsleuchten, 3-Kammerleuchten (gummigelagert), Kennzeichenleuchten, Positionsleuchten
Zubehör	stabiler Unterfahrschutz, 2 x Unterlegkeil mit Halterung, Kunststoffkotflügel Viertelkreis (bis 40 km/h), Warntafelpaket vorne und hinten, Schlauchgarderobe für alle Versorgungsleitungen auf dem Zugrohr
Lackierung	Fahrzeug gestrahlt mit Stahlschrot und zusätzlich entfettet, Dickschichtgrundierung, Decklackierung in deutschen Qualitäts-Zwei-Komponentenlackfarben Hakengerät Meiller beschichtet durch kathodische Tauchgrundierung (KTL) Haken: RAL 7021 Schwarzgrau Fahrgestell: RAL 7021 Schwarzgrau

Zusatzausstattung

Um den THL 20 optimal für spezielle Aufgaben vorzubereiten, bieten wir zahlreiche Optionen an:

(Mit dem + können Sie die einzelnen Zusatzausstattung auf den Merkzettel hinzufügen.)

	AUFBAU

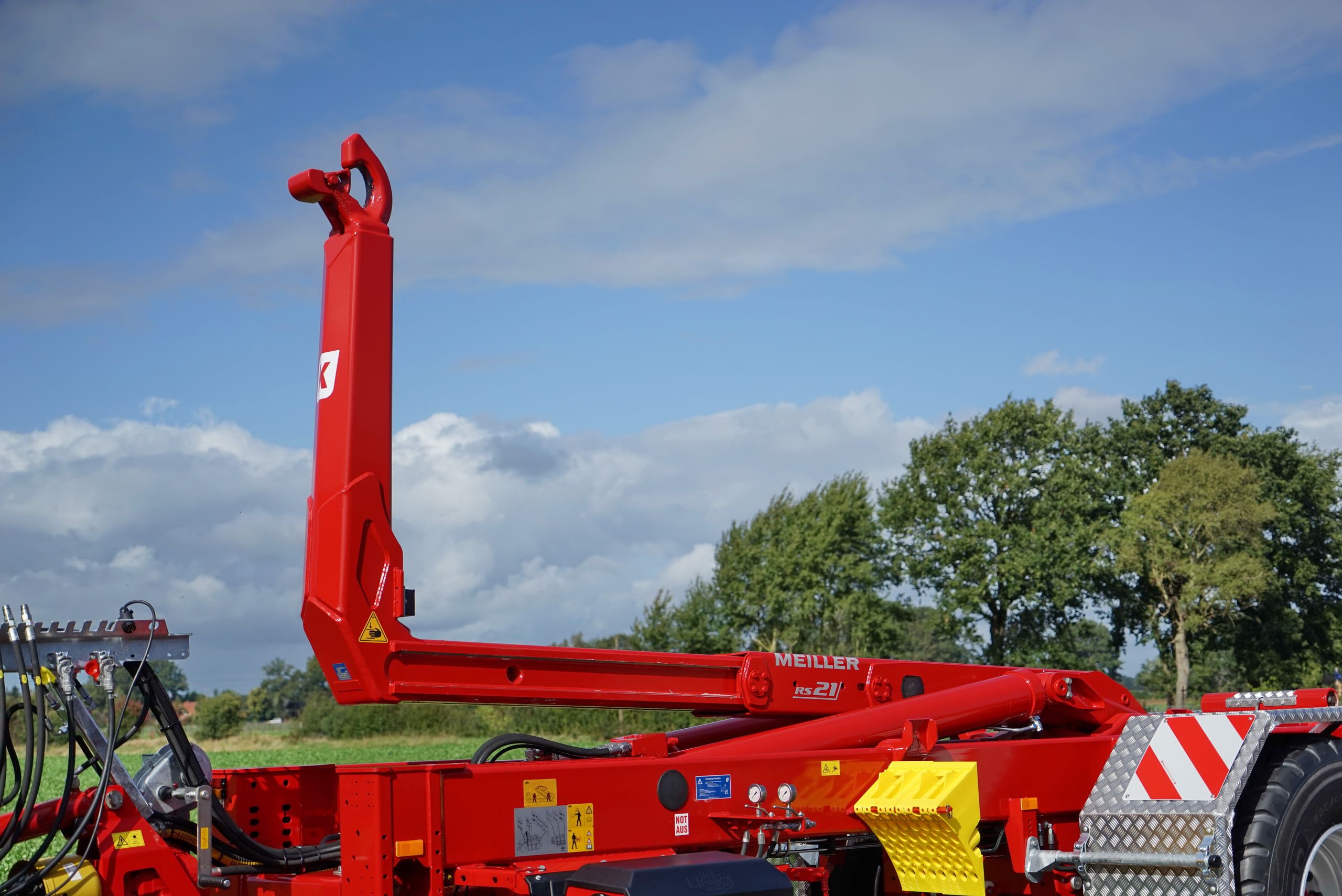

	A 4536	21to Hakengerät NEU Fabrikat "MEILLER" Typ RS21.70 für Containerlängen von 4750 bis 7000mm (max. Kippwinkel 47°) inkl. lastabhängigem Eilgangventil zur Optimierung der Hakengeschwindigkeit (nur beim Absetzen / Kippen im Leer- oder Teillastbereich wirksam) anstatt RS21.65 (nur mit F 0496)
	A 4976	MEILLER Doppeleilgangsystem bestehend aus Eilgang- (Standard), Schnellgang- und Endlagendämpfungssystem (nur in Verbindung mit F 0496)
	FAHRGESTELL
	F 0486	zusätzliche doppeltwirkende Funktion am Steuerblock der Bordhydraulik (max. 10L entnehmbare Ölmenge (nicht für Dauerbetrieb ausgelegt)

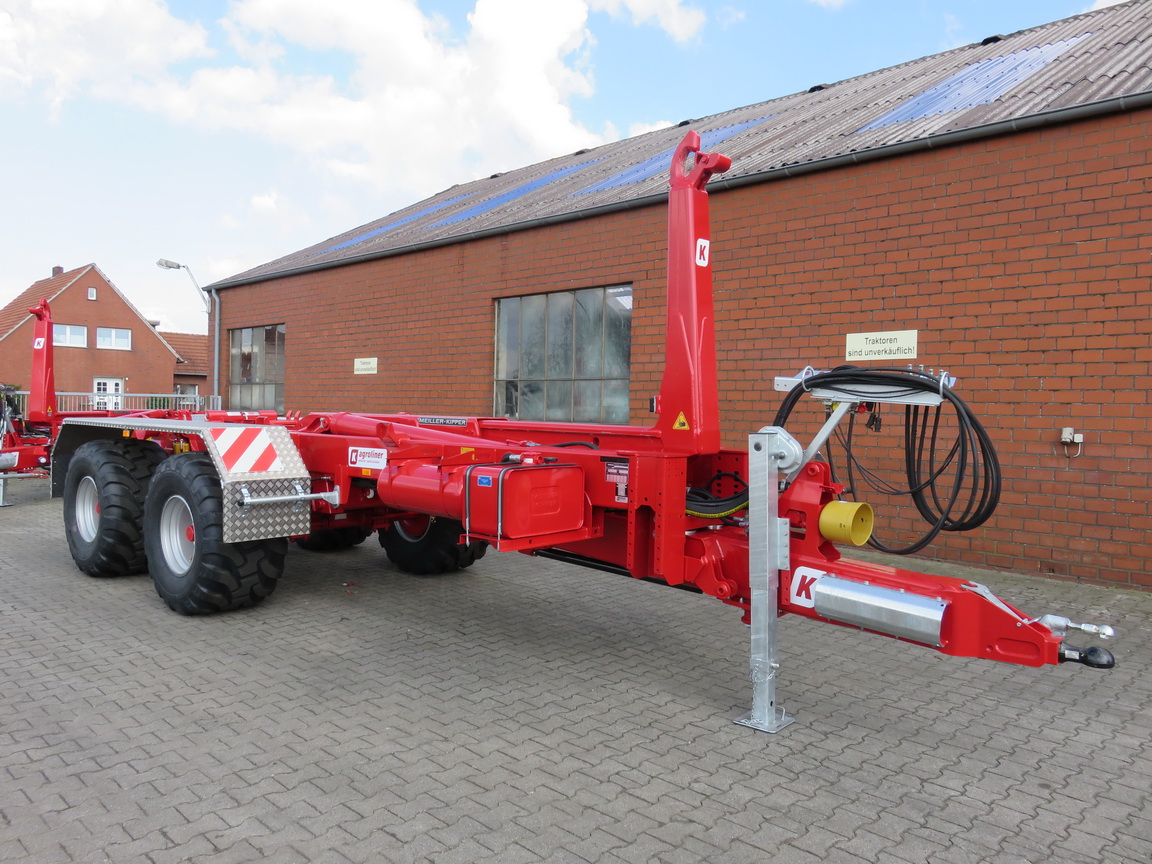

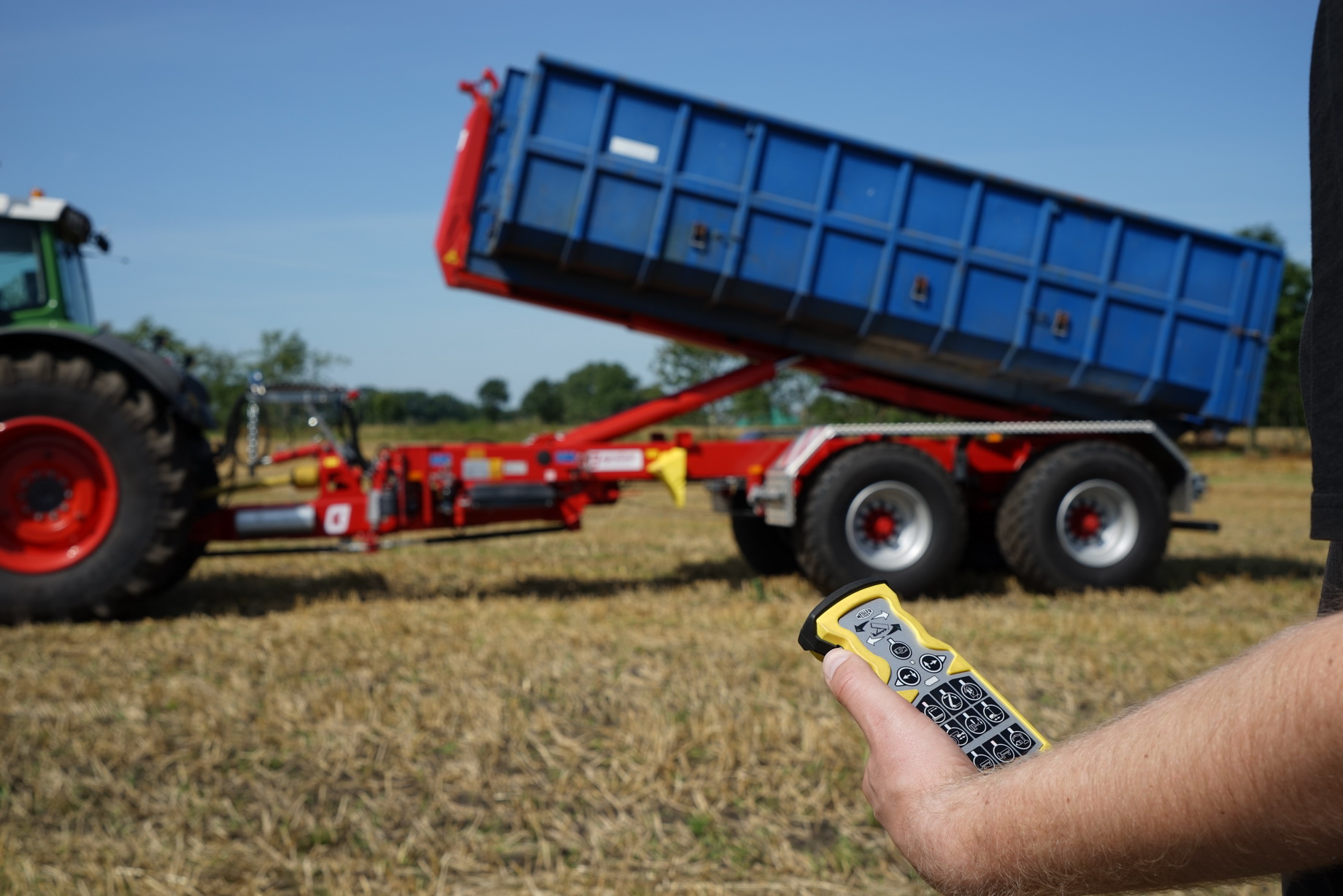

	F 0496	Bordhydraulik "MEILLER" NEU mit Pumpe 115 Liter bei 1000 U/min (bis 320 Bar), Hydrauliktank 38 Liter sowie Zapfwellenantrieb, Zapfwelle + Funkfernbedienung "ISAR-Control" für Zugfahrzeug, hydr. Steuerblock für drei doppeltwirkende Funktionen

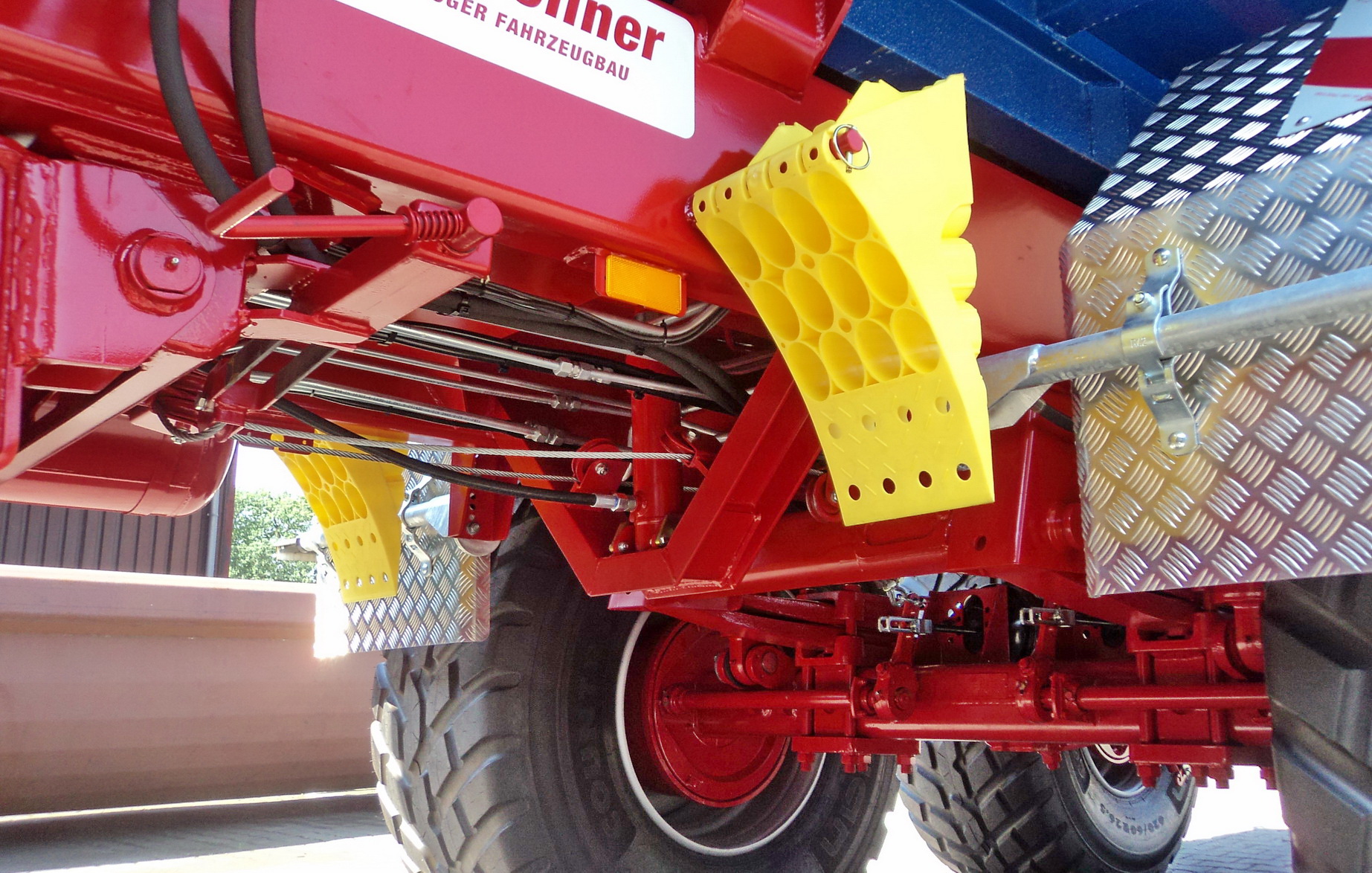

	F 0526	Hilfszylinder zur Erhöhung der Kippkapazität integriert in den Hakenhydraulikkreislauf
	F 0556	6 / 2 Wegeventil für zwei doppeltwirkende Funktionen; Umschaltweiche auf ein dw. Steuergerät

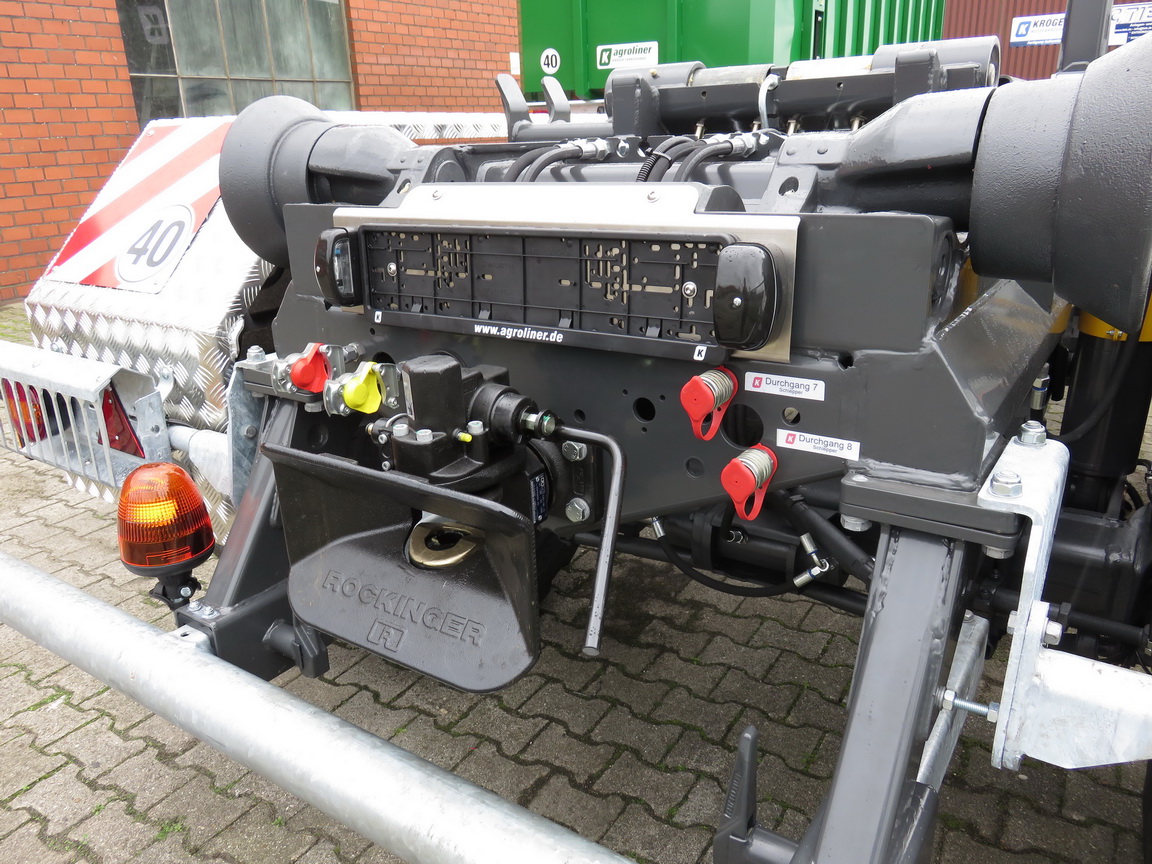

	F 1006	automatische Anhängerkupplung inklusive Licht-, Luft- und Hydraulikanschluss für 2. Anhänger

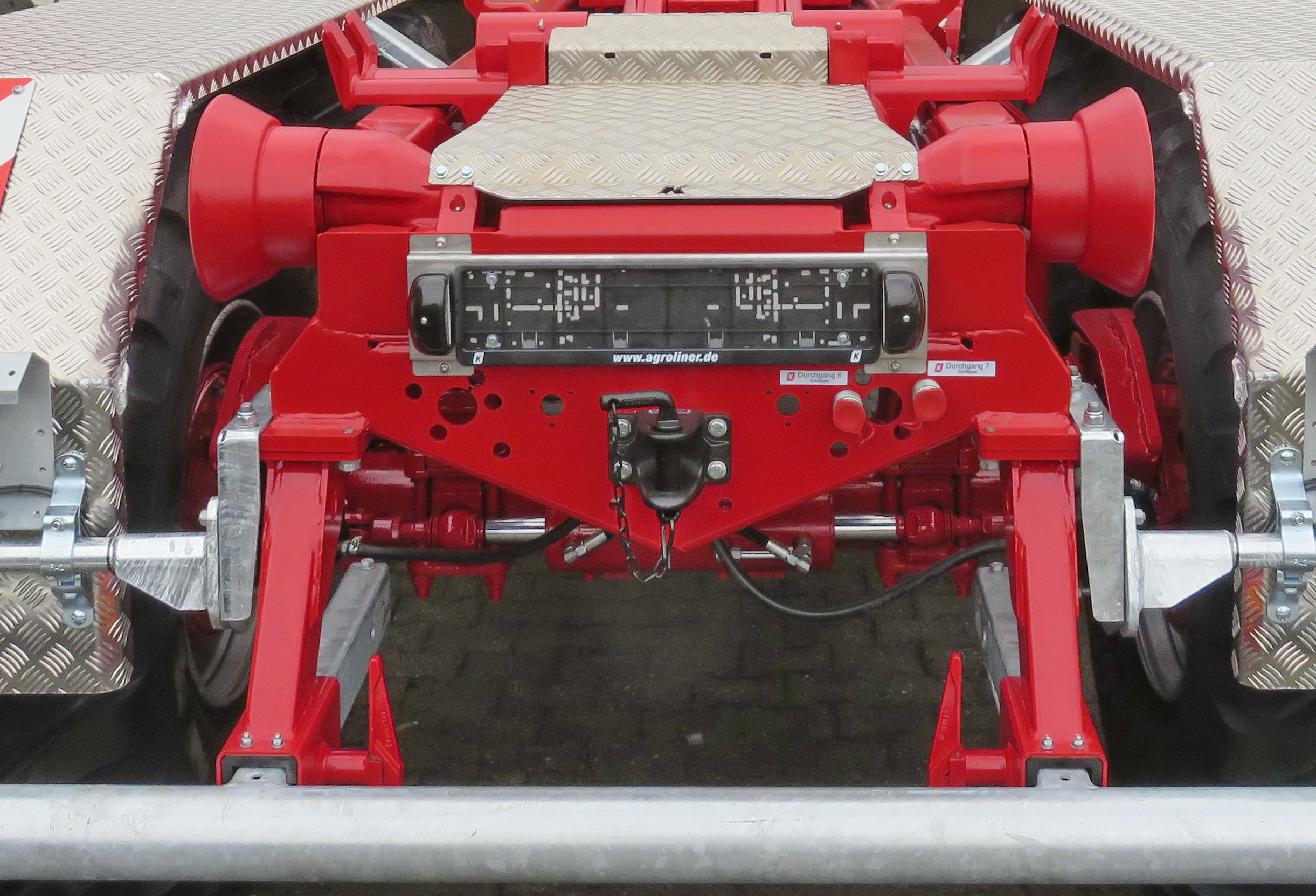

	F 1306	Abschleppvorrichtung am Heck

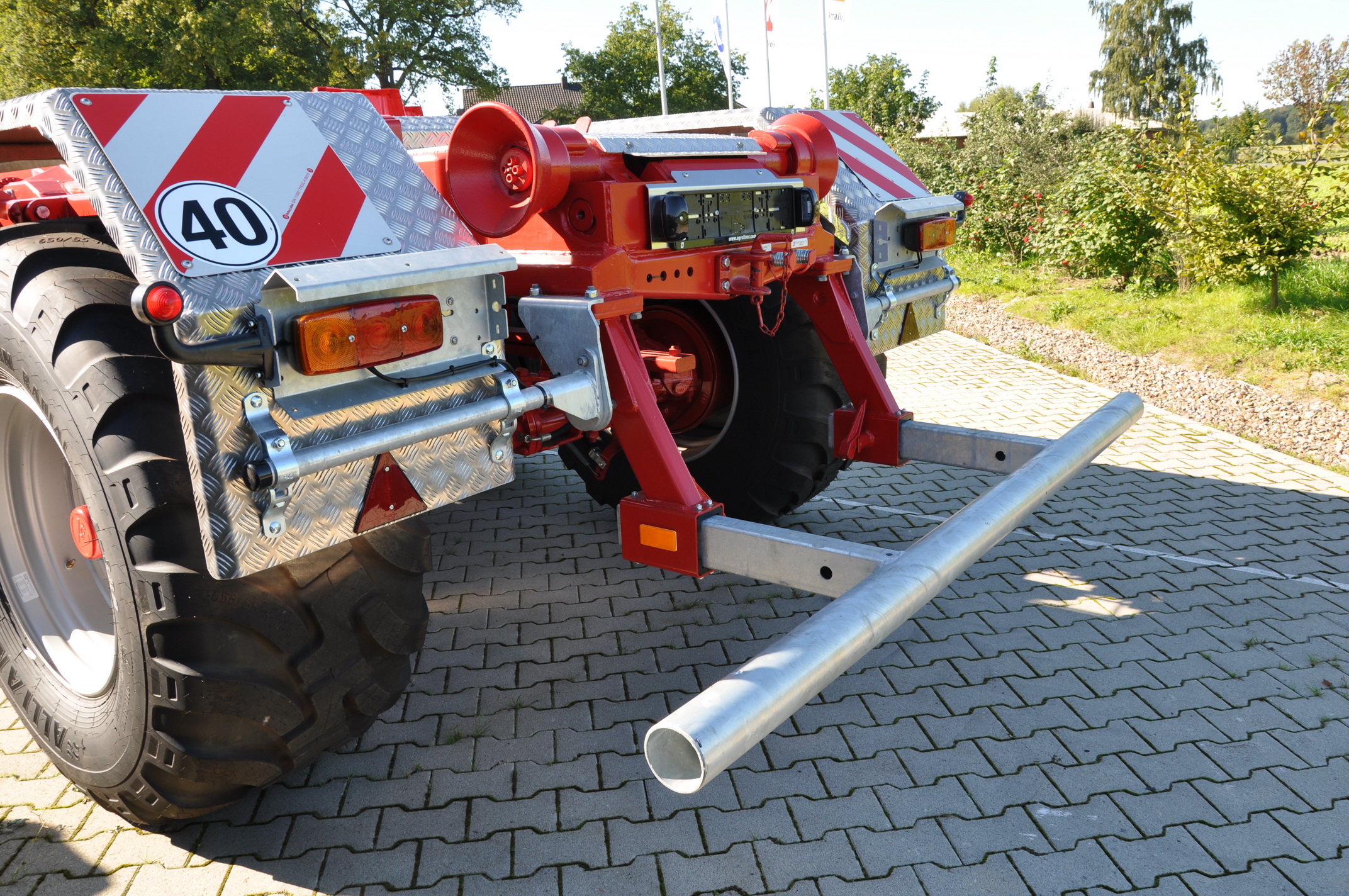

	F 1616	mechanisch ausziehbarer Unterfahrschutz (bei Containerlängen über 6000mm erforderlich)
	F 1856	Aluminium-Kotflügel einteilig für Vorder-und Hinterachse anstatt Kunststoffkotflügel (bei Niederdruckbereifung sind diese Kotflügel vorgeschrieben)

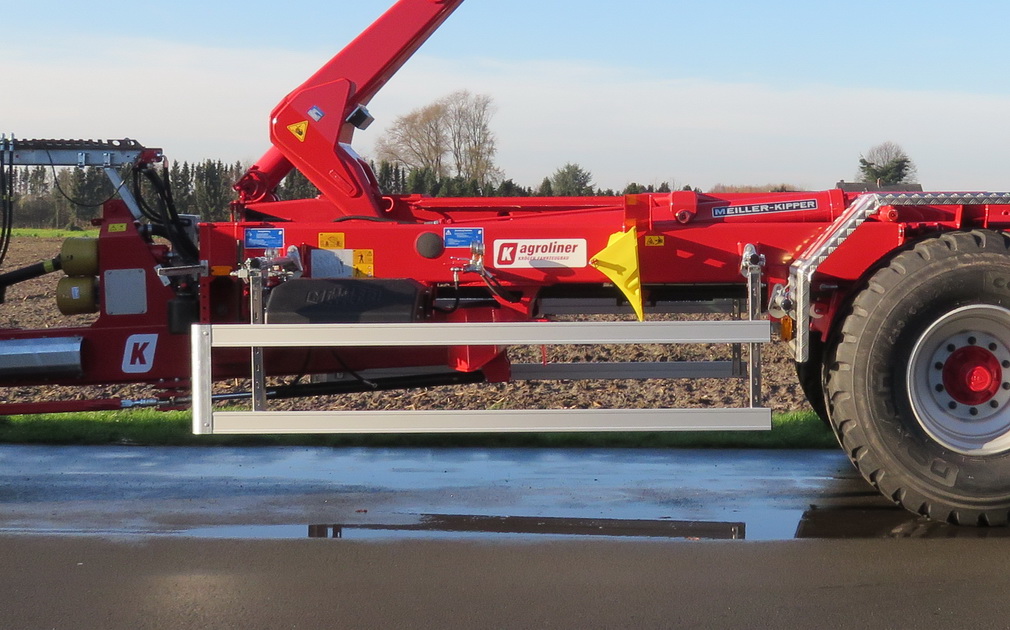

	F 2706	Seitenanfahrschutz (bei Zulassung > 40 km/h vorgeschrieben)

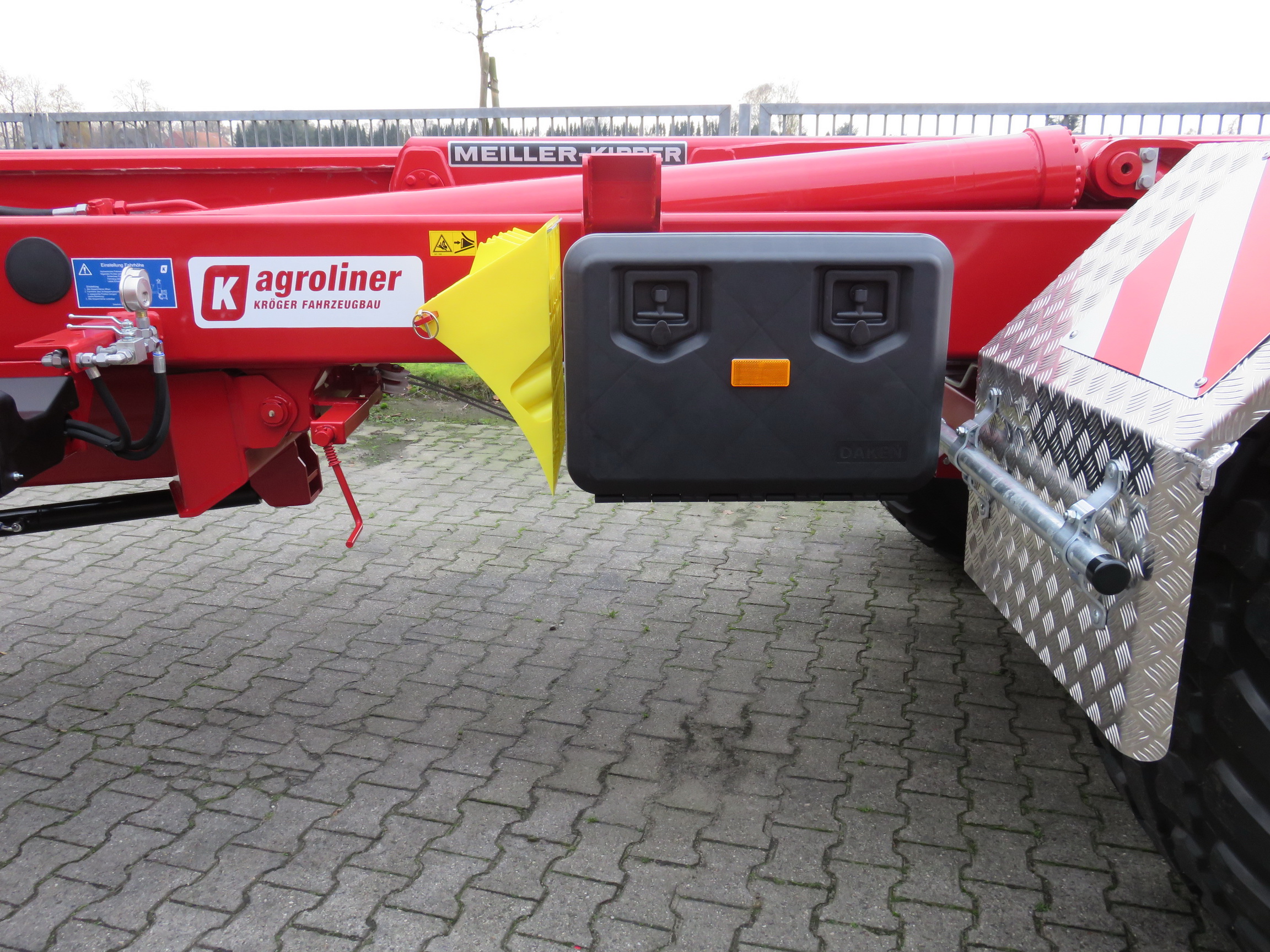

	F 2906	Werkzeugkasten Kunststoff Maße: 620 B x 610 T x 320 H
	F 2916	Netzkasten aus Edelstahllochblech Maße: 610mm B x 120mm T x 1000mm L
	F 3226	verstärkte höhenverstellbare, gummigelagerte Zugeinrichtung ausgelegt für 4to Stützlast (bei 4to Stützlast vorgeschrieben) Ausführung als Zentralrohr
	F 3256	hydraulisch höhenverstellbare Zugeinrichtung über Stickstoffspeicher gedämpft (nur in Verbindung mit hydr. Stützfuß)
	F 3266	Zugzylinder zwischen Zugeinrichtung & Zugfahrzeug zur besseren Gewichtsverteilung

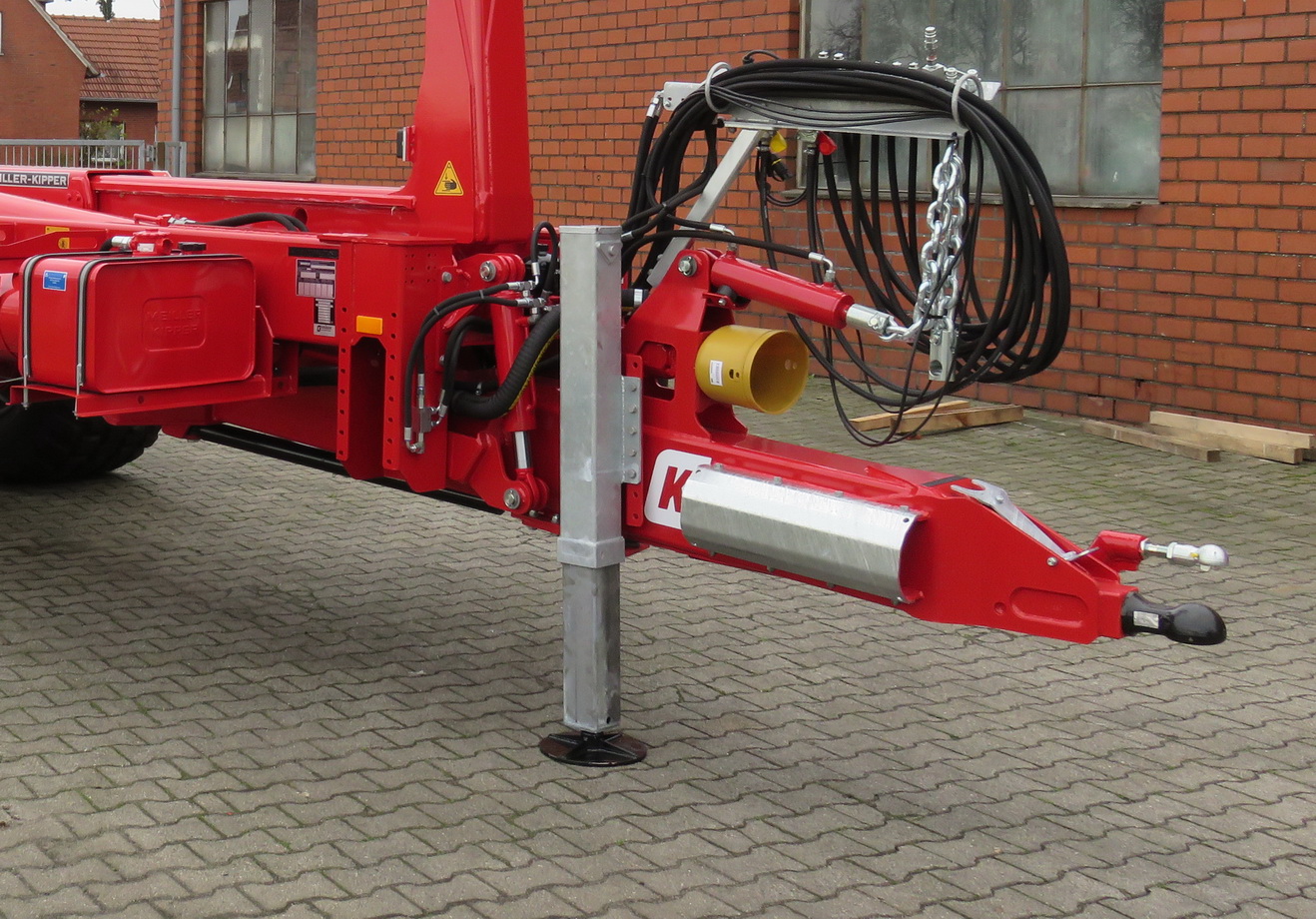

	F 3286	hydraulischer Stützfuß anstatt mechanische Stützwinde (dw. Steuergerät erforderlich)

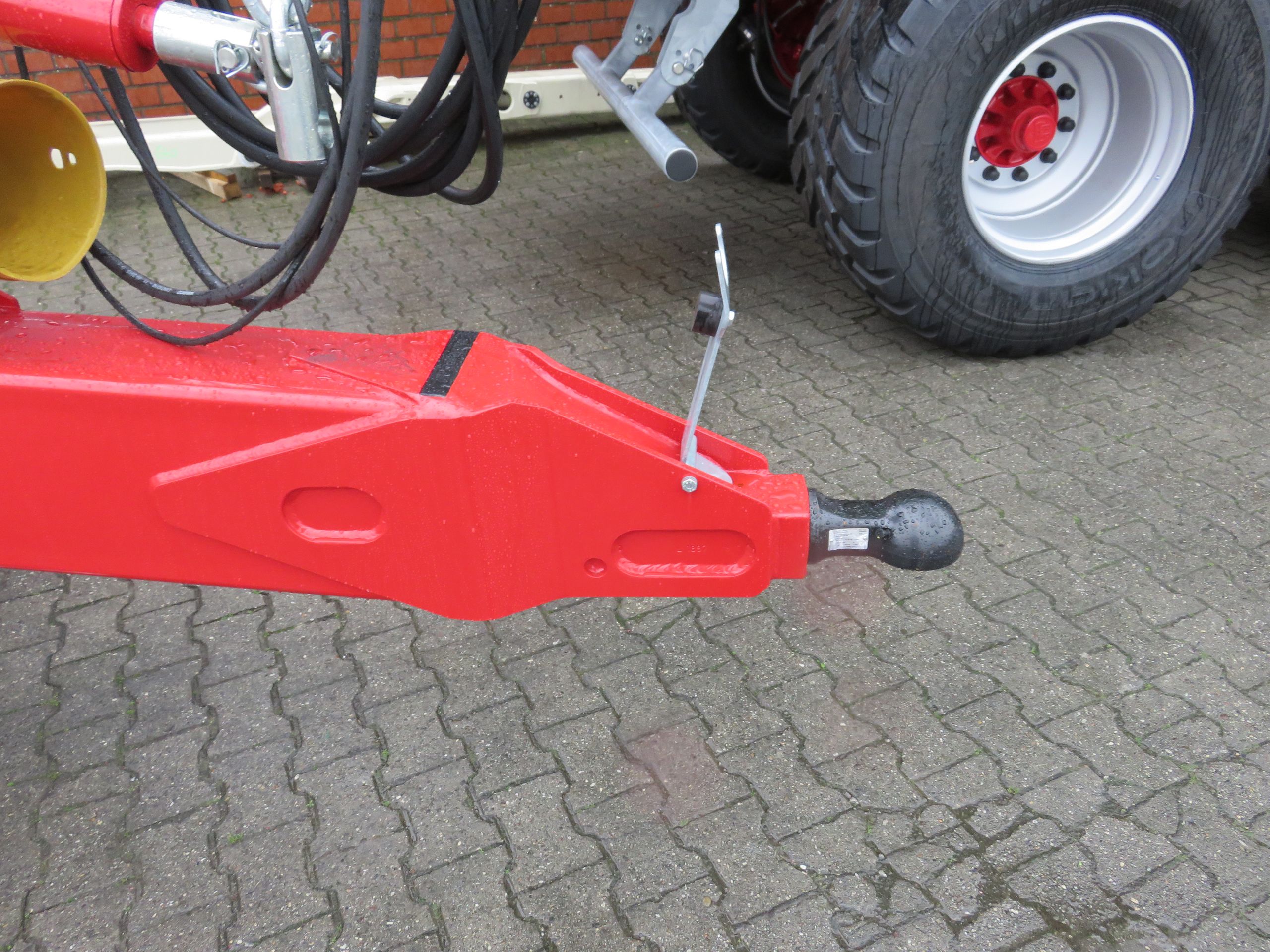

	F 3326	SCHARMÜLLER Rundschaftzugkopf Typ K80 bis 4to Stützlast
	F 4686	Bremsanlage mit Duomatikkupplungen

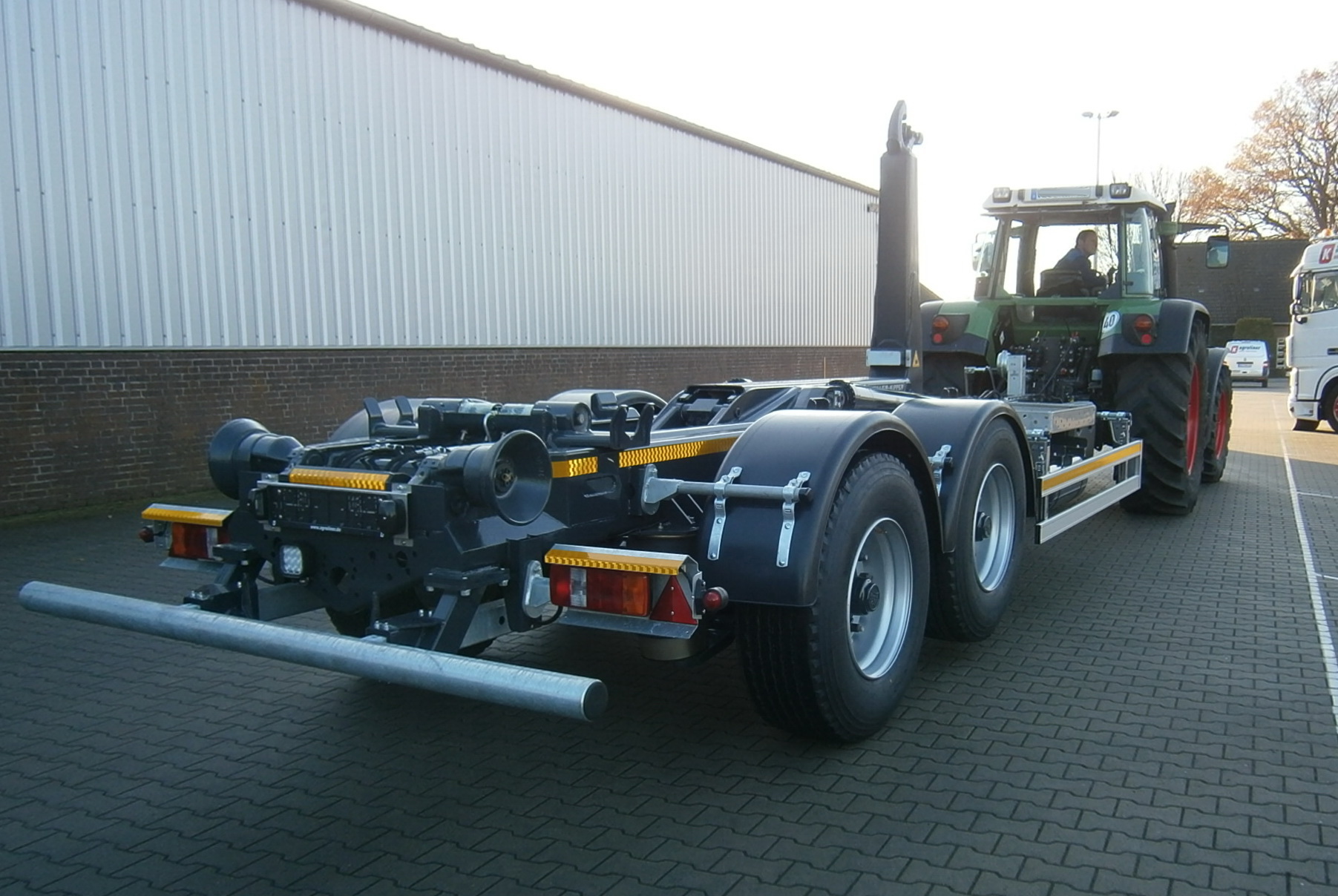

	F 5146	Konturmarkierungsfolie gelb seitlich und hinten am Fahrzeug (Vorschrift bei Zulassung > 60 km/h)

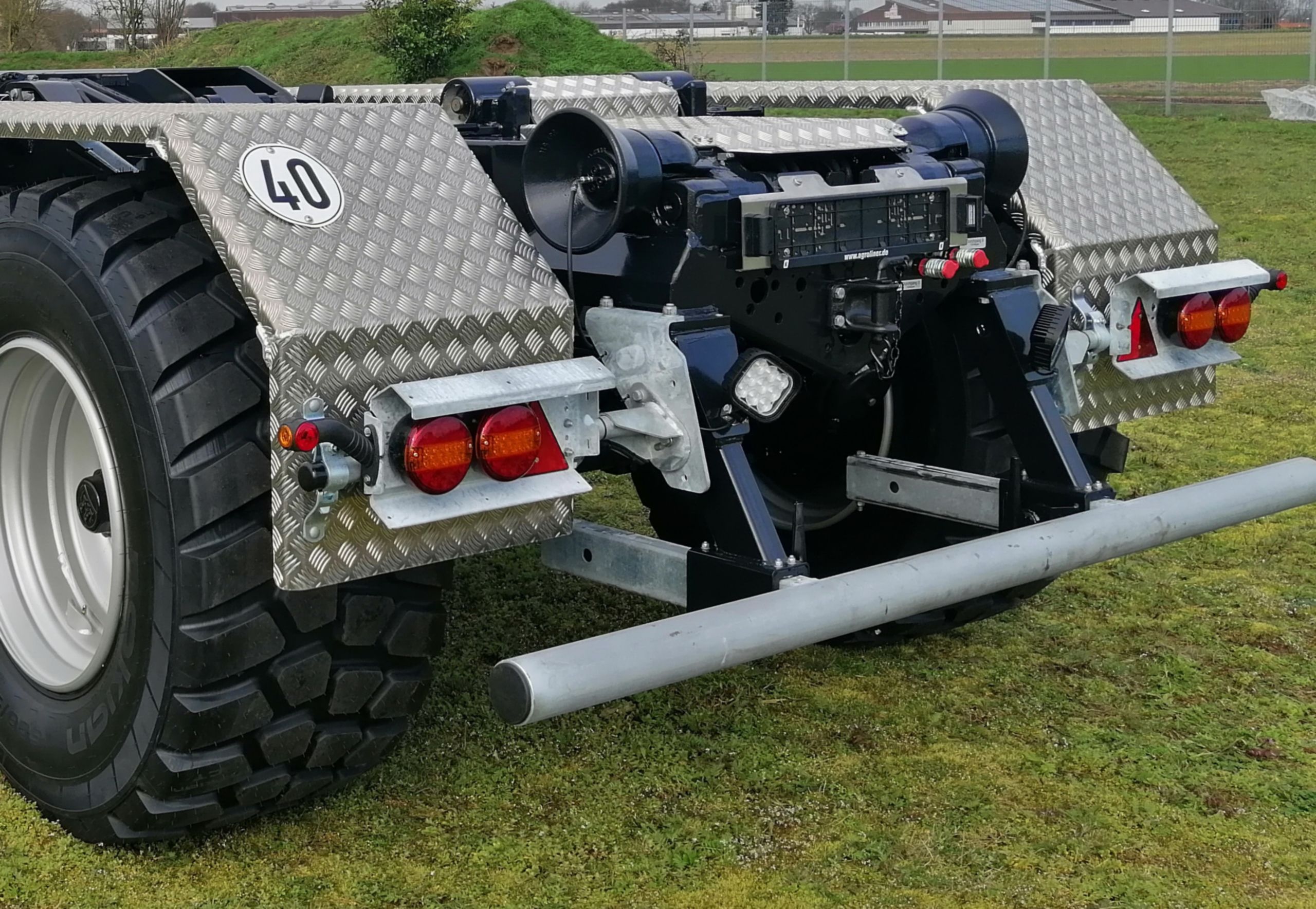

	F 5166	Positions- und Kennzeichenleuchten in LED-Ausführung
	F 5186	3-Kammer-Rückleuchten eckig, LED-Ausführung

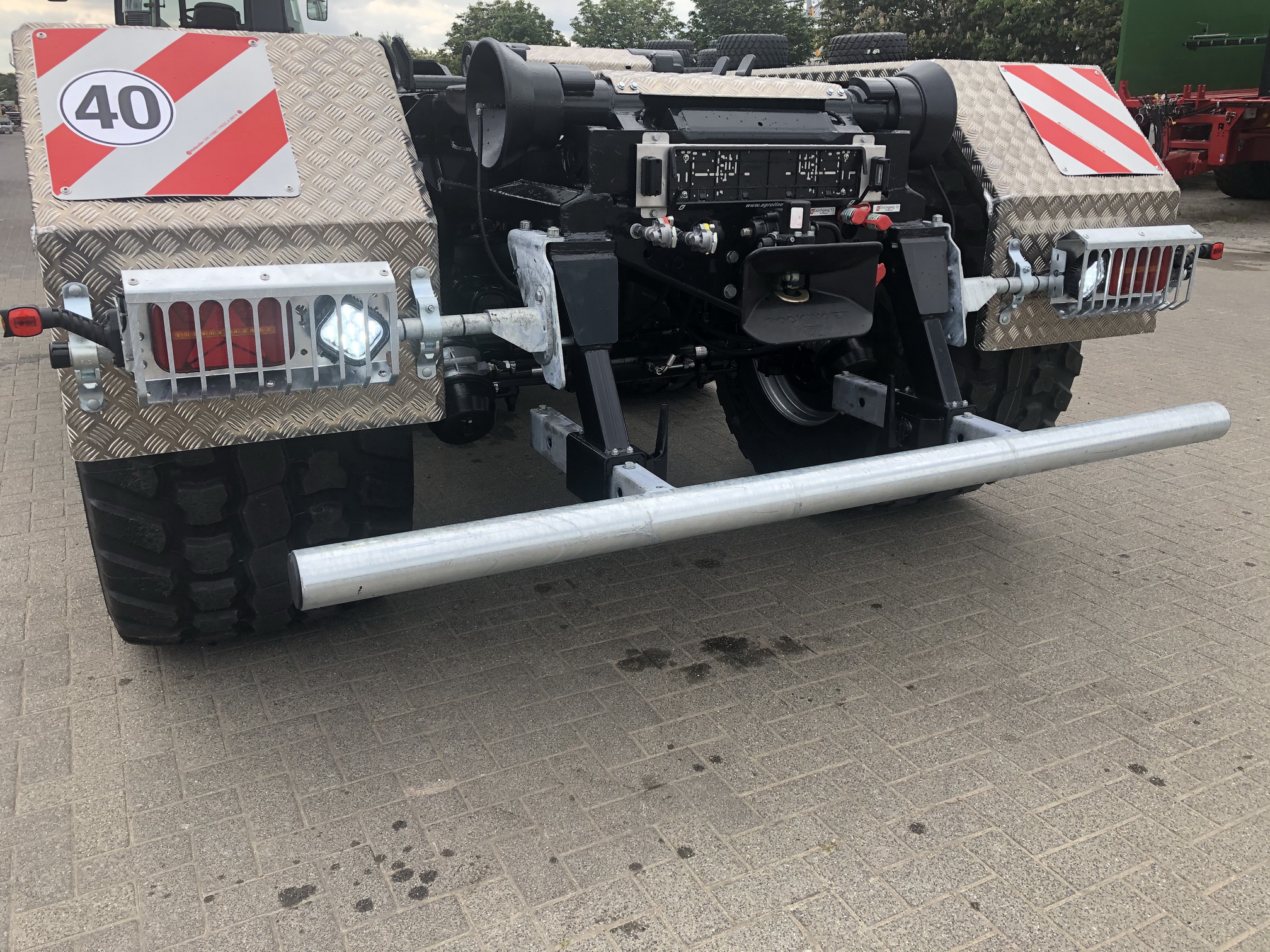

	F 5216	2 x LED-Rückfahrscheinwerfer am Fahrzeugheck (3-polige Steckdose, 12 Volt erforderlich)
	F 5236	2 x LED-Rückfahrscheinwerfer seitlich am Chassis (3-polige Steckdose, 12 Volt erforderlich)

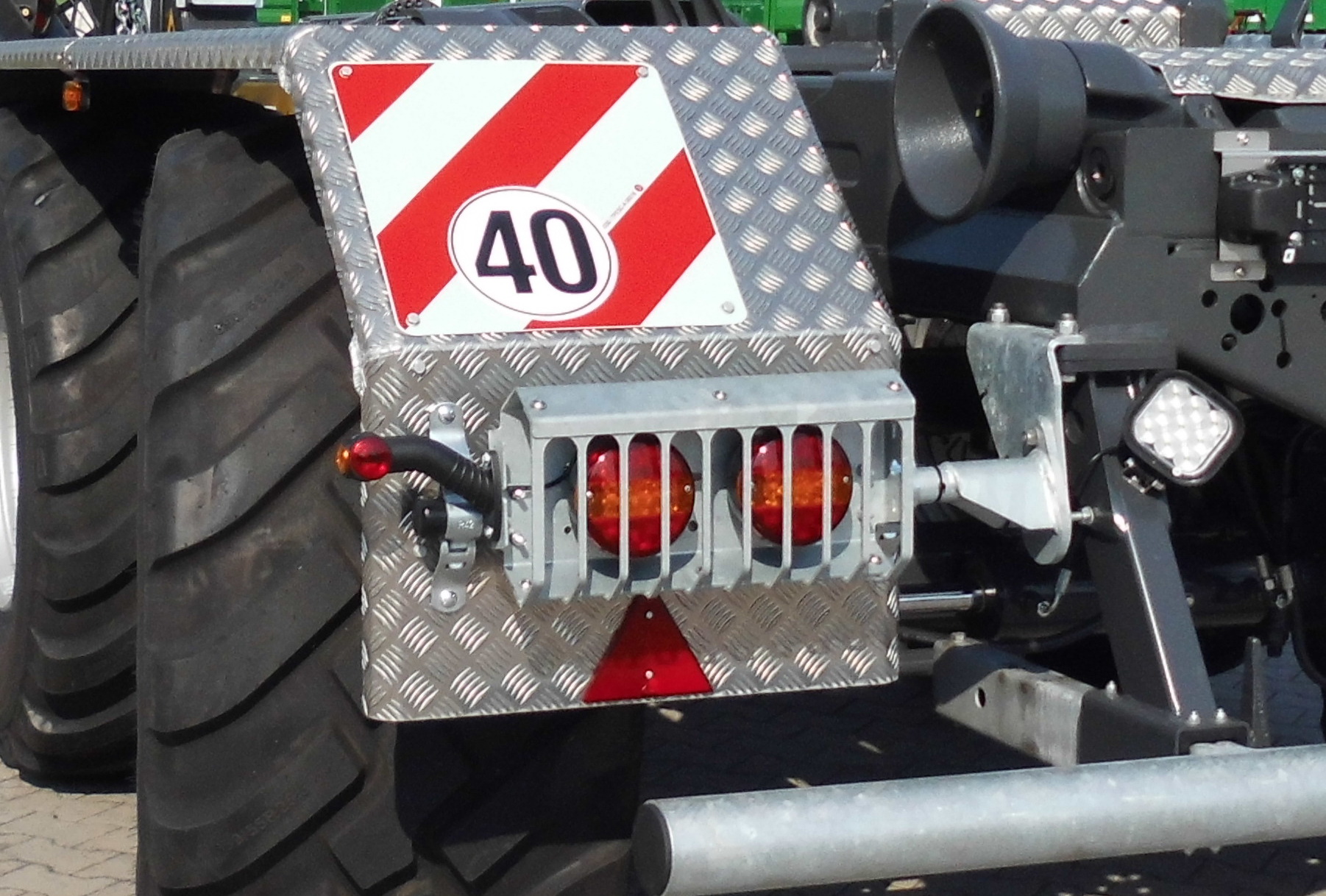

	F 5266	Schutzgitter für Rückleuchten - schraubbar (in Deutschland auf öffentlichen Straßen nicht zulässig)
	F 5286	Bedienung von einer elektrischen Funktion über Funkfernbedienung der Bordhydraulik (nur in Verbindung mit F 0496)

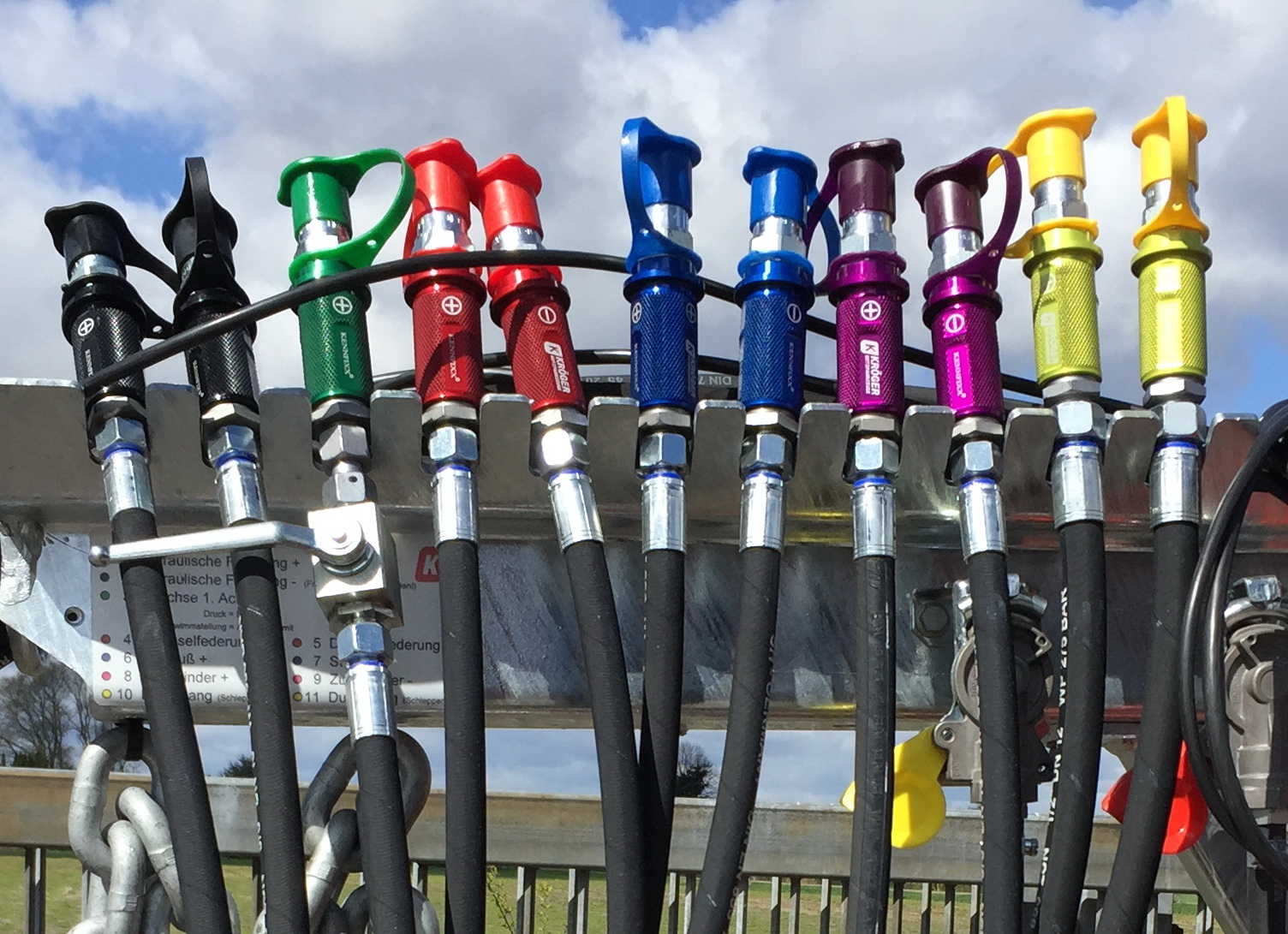

	F 5296	Hydraulikschlauchkennzeichnung "Kennfixx" (Preis pro Hydraulikleitung)
	F 5316	3/2 Wegehahn vor hydr. Steuerblock als Umschaltweiche zwischen Steuerblock und Druck-und Rücklaufleitung (Versorgung von hydr. Antrieben bis 200 Bar / Beratung erforderlich)
	F 5406	separate Ölblindleitung zum Heck (Durchmesser 15mm)
	F 6016	Achsabstand > 1800mm für Gesamtgewicht 24to (nur in Verb. m. verst. Achsen und Federung)
	F 6136	hydraulisches Federaggregat inklusive BPW-Achsen (max. 60 km/h), 2150mm Spur, zweite Achse nachlaufgelenkt, Achslast 11to (bei 60 km/h), Radbremse 410 x 180mm, Achsvierkant 150mm (Bremszylinder oben liegend, keine Liftachse möglich)
	F 6216	hydraulisches Federaggregat inklusive BPW-Achsen (max. 60 km/h), 2150mm Spur, zweite Achse zwangsgelenkt , Achslast 11to (bei 60 km/h), Radbremse 410 x 180mm, Achsvierkant 150mm (Bremszylinder oben liegend)
	F 6266	Verbundlenkeraggregat parabelgefedert mit Längslenkern und dyn. Achsausgleich (24to)
	F 6276	Verbundlenkeraggregat parabelgefedert mit Längslenkern und dyn. Achsausgleich (32to)
	F 6306	BPW-Achsen 12to (max. 60 km/h), verstärkt, 2150mm Spur, ohne ABS und AGS, Radbremse 410 x 180mm, Achsvierkant 150mm (nur in Verbindung mit F 6276)
	F 6326	ADR-Achsen 13,1to (60 km/h), verstärkt, 2150mm Spur, ohne ABS und AGS, (technisch 105 km/h) Radbremse 420 x 180mm, Achsvierkant 150mm (nur in Verbindung mit F 6266 oder F 6276)
	F 6456	GIGANT-Achsen 9,0to (105 km/h), 2040mm Spur, ohne ABS und AGS, Radbremse 420 x 180mm (nur zugelassen bis Bereifung 445/65R22.5)
	F 6746	BPW Nachlauf-Lenkachse 11to (max. 60 km/h), ohne ABS + AGS, 2150mm Spur, Radbremse 410 x 180mm, Achsvierkant 150mm (nur in Verbindung mit F 6276 und F 6306)
	F 6776	ADR-Nachlauf-Lenkachse 11to (max. 60 km/h), ohne ABS + AGS, 2150mm Spur, Radbremse 420 x 180mm, Achsvierkant 150mm (nur in Verbindung mit F 6266 oder F 6276 und F 6326)
	F 6786	ADR-Zwangs-Lenkachse 11to (max. 60 km/h), ohne ABS + AGS, 2150mm Spur, Radbremse 420 x 180mm, Achsvierkant 150mm (in Verb. mit F 6266 oder F 6276 und F 6326)
	F 7206	1. Achse als Liftachse ausgeführt (nur in Verbindung mit F 6216, ew. Steuergerät erforderlich)

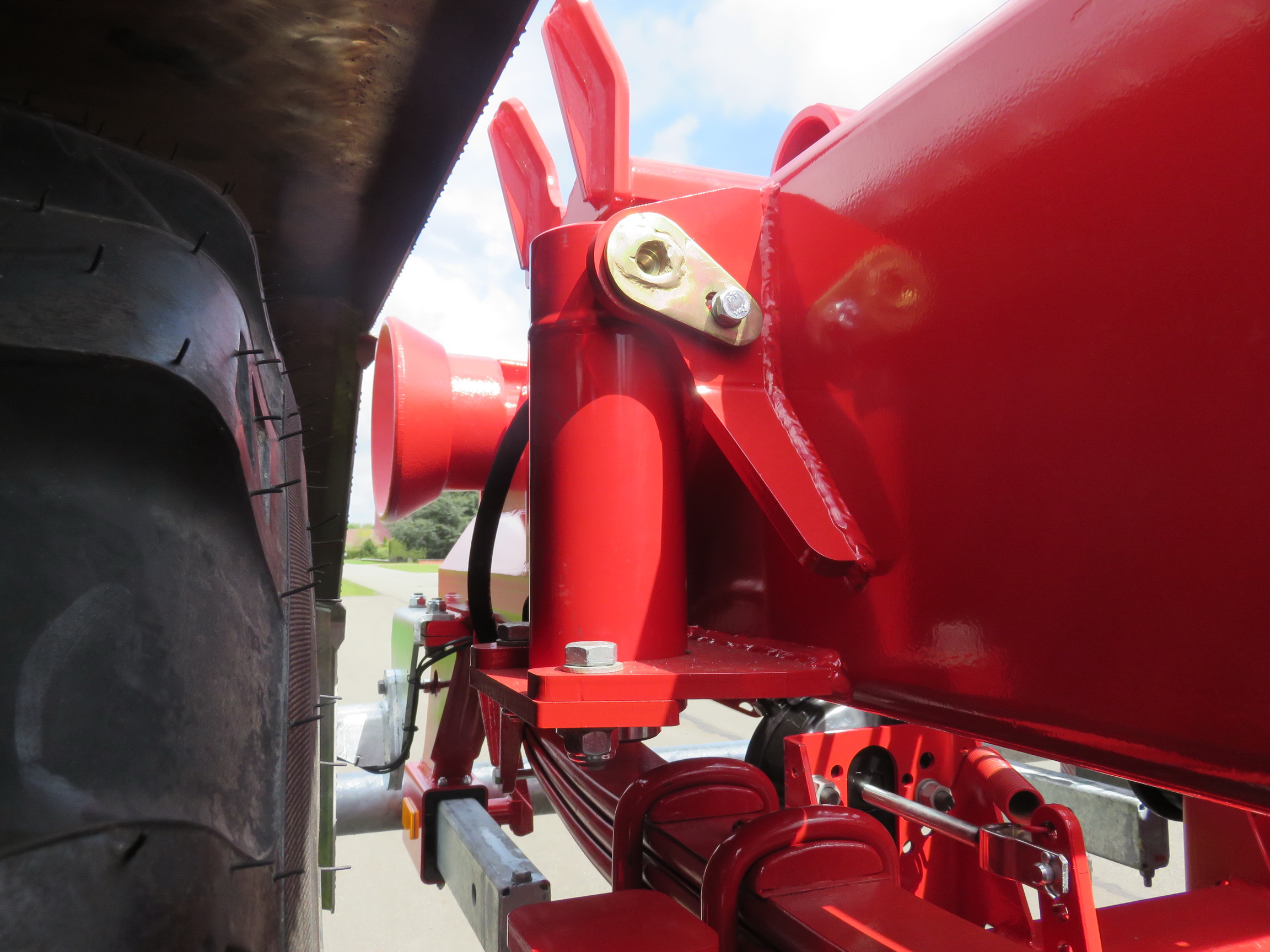

	F 8006	hydr. Hinterachsabstützung (Erhöhung Standfestigkeit / dw. Steuergerät erforderlich)
	F 8016	elektrisch geschaltete Hinterachsabstützung für hydr. Federung (Erhöhung Standfestigkeit)
	F 9026	elektronische Ladungskontrolle mit Signalleuchte am Fahrzeug (nur in Verbindung mit hydr. Federung möglich, 3-polige Steckdose 12 Volt erforderlich)

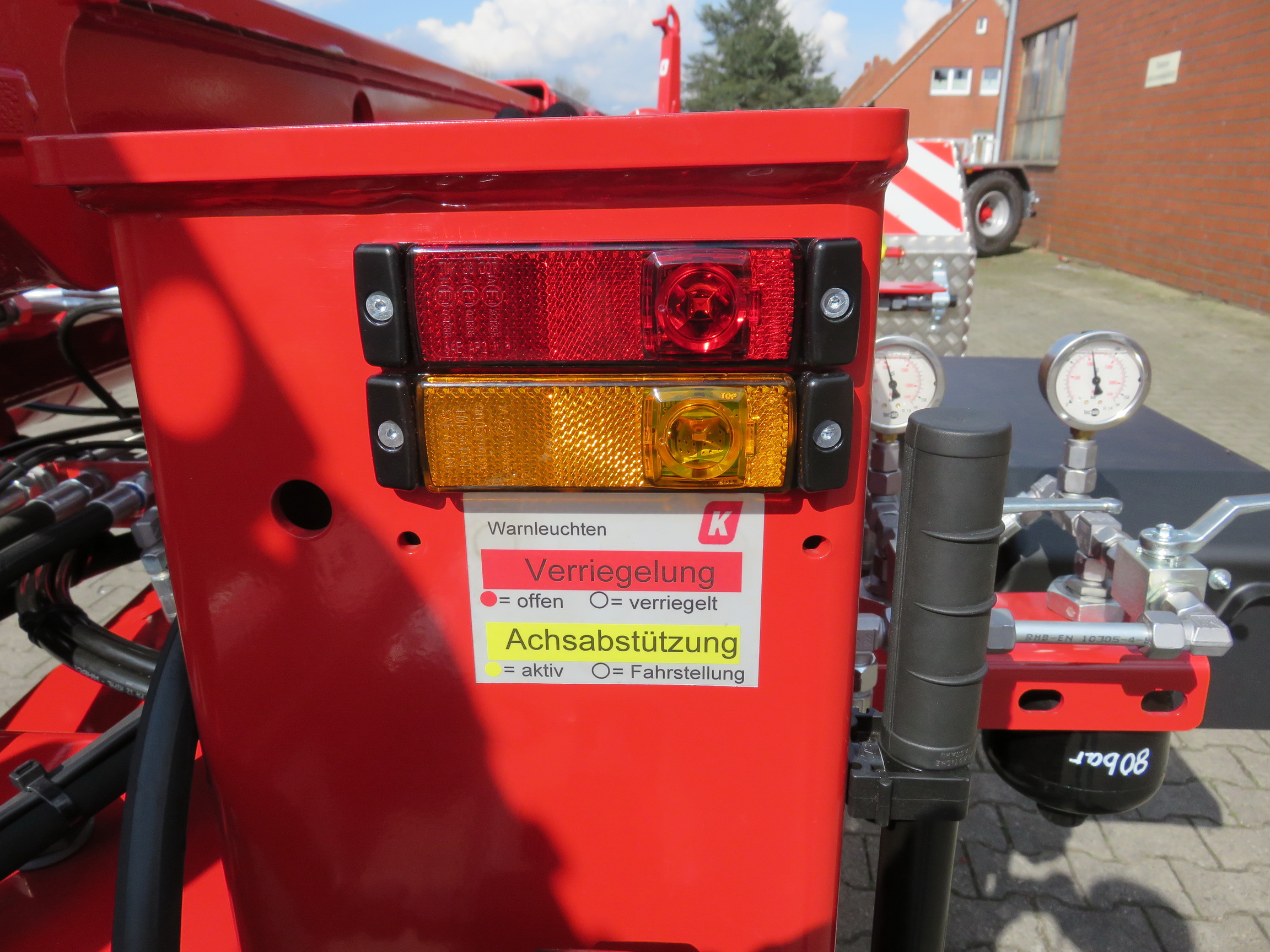

	F 9036	Kontrollleuchte für ordnungsgemäße Schließung der hydr. Containerinnenverriegelung

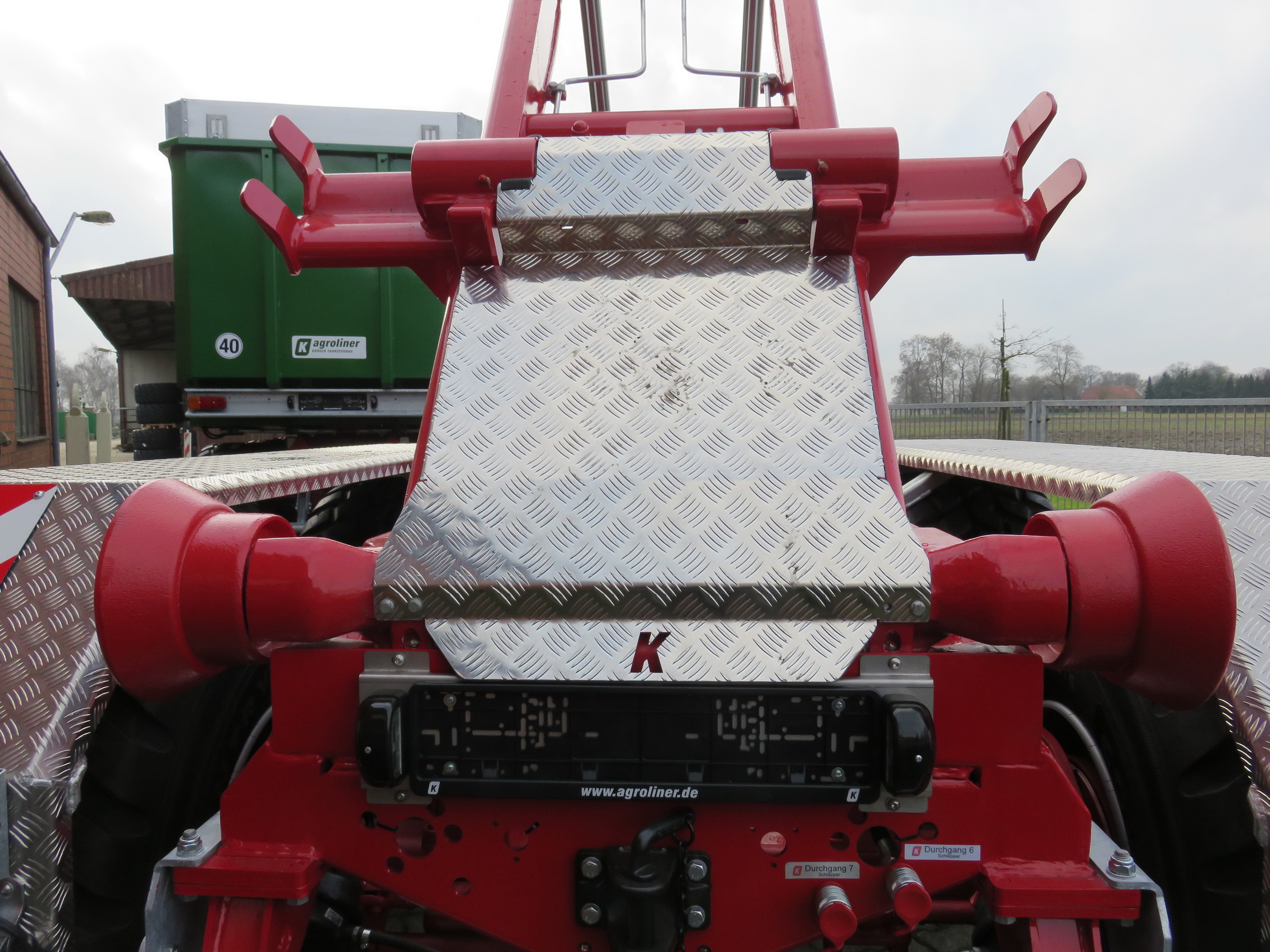

	F 9066	Schutzabdeckung für Containerinnenverriegelung aus Aluriffelblech
	F 9306	Lenkschubstange Zwangslenkung mit zusätzlicher Teleskopautomatik
	F 9546	Weitwinkelgelenkwelle anstatt Standardgelenkwelle
	Info:	Bei zwangsgelenkten Achsen wird serienmäßig eine gekröpfte Schubstange mit Aufnahme für Kugel K50 mitgeliefert.
	Info:	Ab Bereifungsbreite > 600 und Verwendung einer Lenkachse muss die Ausstattung F 6016 Achsabstand > 1800mm gewählt werden!
	RÄDER
	R 2006	Bereifung "neu" 385/65R22.5 (105 km/h) Fabrikat PIRELLI Pro Trailer (EU Tire Label B,A,70)
	R 2206	Bereifung "neu" 425/65R22.5 (105 km/h), (Rollenhöhe ca. + 50mm)
	R 2406	Bereifung "neu" 445/65R22.5 (105 km/h), (Rollenhöhe ca. + 50mm)
	R 2596	Bereifung "neu" 560/60R22.5 NOKIAN Country King (65 km/h) 161D mit verstärkten Felgen 20.00, (Tragfähigkeit bei 1,5bar 10km/h = 5000kg) (Rollenhöhe ca. + 90mm)
	R 2646	Bereifung "neu" 620/60R26.5 NOKIAN Country King (Tragfähigkeit bei 1,5bar 10km/h = 5310kg)
	R 2816	Bereifung "neu" 650/55R26.5 BKT FLOTATION RADIAL, Profil FL 693, (65 km/h) 169D, (Tragfähigkeit bei 1,5bar 10km/h = 5185kg)
	R 2886	Bereifung "neu" 710/50R26,5 BKT FLOTATION RADIAL, Profil FL 693, (70 km/h) 170D, (Tragfähigkeit bei 1,5bar 10km/h = 5305kg)
	R 2936	Bereifung "neu" 710/50R26.5 NOKIAN Country King (Tragfähigkeit bei 1,5bar 10km/h = 5615kg)
	Info:	Alle Bereifungen ≥ 26,5" sind nicht mit der serienmäßigen Parabelfederung kompatibel, in der Kombination mit diesen Rädern bitte Verbundlenker- oder hydr. Federung wählen.
	LACKIERUNG
	L 1456	Sonderlackierung Chassis und Hakengerät nach RAL-Ton
	GUTACHTEN / ÜBERFÜHRUNG
	T 1516	40 km/h Zulassung gemäß EU-Typengenehmigung, Auslieferung mit COC Papieren (Nettopreis nicht rabattierfähig)
	T 2016	60 km/h Zulassung gemäß EU-Typengenehmigung, Auslieferung mit COC Papieren (Nettopreis nicht rabattierfähig, nur in Verbindung mit F 2706)
	T 5006	technische Einweisung vor Ort (Nettopreis nicht rabattierfähig)
	T 9006	Transportkostenanteil Postleitzahl 0-4 (Nettopreis nicht rabattierfähig)
	T 9106	Transportkostenanteil Postleitzahl 5-9 (Nettopreis nicht rabattierfähig)
