THL 20 - Kröger Nutzfahrzeuge [NL]

Voor ons haaklifttrailerprogramma gebruiken wij uitsluitend de beproefde haakliftsystemen van de firma “MEILLER”. In combinatie met onze beproefde chassistechniek bieden we u de perfecte systeemoplossing. Absolute premiumkwaliteit.

Technische gegevens

Laadcapaciteit
Toegelaten totaalgewicht*:	20.000 - 24.000 kg
Leeggewicht*:	ca. 5.100 - 6.700 kg
Kip-/hefcapaciteit:	17.000 - 21.000 kg (inclusief containergewicht)
Steunlast*:	2.000 - 4.000 kg

Maten
Containerlengtes*:	5.000 – 6.500 mm (optioneel 7.000 mm ook mogelijk)
Rolhoogte*:	ca. 1.260 mm (in basisuitrusting)

Technische gegevens
Kiphoek*:	ca. 45 - 50°
Olieverbruik kipcilinder*:	ca. 25 liter

* = afhankelijk van uitvoering.

Basisuitvoering

Zelfs de basisuitrusting van de THL20 biedt een solide basis voor vele doeleinden tegen een aantrekkelijke prijs-prestatieverhouding. De basisuitrusting omvat:

Toevoegen aan watchlist

Banden	4 x 385/65 R22.5 "NIEUW" op velgen met 0 offset (ET-waarde), 100km/uur
Assen	ADR-kegellagerassen, 2 x 11,3 ton asbelasting (60 km/uur), 2050 mm spoorbreedte zonder ABS tot 60 km/uur toegelaten (technisch 105 km/uur), wielrem 406 x 120mm, vierkante as 130 mm
Veren	21 ton tweelaagse paraboolvering, 100 mm breed, max. 105 km/uur toegelaten, 1480 mm asafstand, overbelastingsbeveiliging op alle vier veren, lastverdelingspendel tussen de voor- en achteras
Trekwerk	starre dissel met opgeschroefd flenstrekoog 40 mm DIN 11026 (vereiste koppeling op het trekvoertuig: DIN 11029), mechanische disselsteunpootlier met snelgang
Chassisframe	geïntegreerde frameconstructie, lasconstructie, hoofddraagbalken van torsiebestendige vierkantprofielen
Remsysteem	bedrijfsremsysteem met twee leidingen met automatische lastafhankelijke remkrachtregeling (ALB), 4 x membraanremcilinder , automatische parkeerrem (veeraccumulator)
Hydraulische installatie	het trekkende voertuig moet over drie dubbelwerkende besturingen beschikken: 1 x aansluiting voor opnemen/kippen, 1 x aansluiting voor voor- en achteruit schuiven, 1 x hydraulische binnenvergrendeling
Haakarm	in fabriek vernieuwd haakarmsysteem “MEILLER” type RS21.65 met hydraulische binnenvergrendeling, lastafhankelijk differentieelventiel (uitsluitend werkzaam bij het neerzetten/kippen bij geen of gedeeltelijke belasting), haakhoogte 1570 mm, cf. DIN 30722-1 (containerhoofddrager 180 mm)
Elektisch systeem	12 Volt systeem conform StVZO (Duitse wegenverkeerswet) met 7-polige verbindingskabel, driehoekige reflectoren en gele zijmarkeringslampen, 3-kamerlichten (op rubberlagers gemonteerd), kentekenplaatverlichting, positielichten
Accessoires	stabiele BIVK, 2 x wielblokken met houder, kunststof spatborden kwart cilinder (tot 40 km/uur), waarschuwingsbordenpakket voor en achter, slangengeleider voor alle toevoerleidingen op de dissel,
Lakwerk	voertuig gestraald met staalgrit en aanvullend ontvet, dikke grondlaag, toplaag gelakt met tweecomponentenlak van Duitse kwaliteit haaksysteem Meiller, met kathodische dompelgronding (KTL) gecoat Haken: RAL 7021 zwartgrijs; Chassis: RAL 7021 zwartgrijs

Extra uitrustingen

Om de THL20 voor te bereiden voor specifieke taken, bieden wij tal van mogelijkheden:

(Met de + kunt u de individuele extra uitrustingen aan het wenslijst toevoegen.)

	OPBOUW
	A 4536	21 ton haaksysteem NIEUW fabrikant "MEILLER" type RS21.70 voor containerlengten van 4750 tot 7000 mm (max. kiphoek 47°), incl. lastafhankelijk differentieelventiel voor optimalisatie van de haaksnelheid (uitsluitend werkzaam bij het neerzetten/kippen bij geen of gedeeltelijke belasting) i.p.v. RS21.65 (uitsluitend met F 0496)
	A 4976	MEILLER dubbel differentieelsysteem bestaand uit differentieel (standaard), snelgang en eindpositiedempingssysteem (uitsluitend i.c.m. F 0496)
	CHASSIS
	F 0486	Aanvullende dubbelwerkende functie op stuurblok van de boordhydraulica (max. 10 liter verwijderbare olie, niet geschikt voor langdurig gebruik)+B34B6:BB6:B40
	F 0496	boordhydraulica "MEILLER" NIEUW met pomp 115 liter bij 1000 tpm (tot 320 bar), hydraulische tank 38 liter en aftakasaandrijving, aftakas + draadloze afstandsbediening "ISAR-Control" voor trekker, hydr. stuurblok voor drie dubbelwerkende functies
	F 0526	Hulpcilinder voor verhoging van de kipcapaciteit geïntegreerd in het hydraulische haakcircuit
	F 0556	6/2-wegklep voor twee dubbelwerkende functies, omschakelaar op een dubbelwerkende besturing
	F 1006	Automatische trailerkoppeling incl. aansluitingen voor verlichting, perslucht en hydraulica voor 2e aanhanger
	F 1306	Sleepinrichting achterzijde
	F 1616	Mechanisch uittrekbare BIVK (bij containerlengtes boven 6000 mm vereist)
	F 1856	Aluminium spatborden uit een deel voor voor- en achterassen i.p.v. kunststof spatborden (bij lagedruk banden zijn deze spatborden verplicht)
	F 2706	Zijbotsingsbeveiliging (bij toelating > 40 km/uur verplicht)
	F 2906	Gereedschapskist kunststof maten: 620 B x 610 D x 320 H
	F 2916	Netkast van geperforeerde rvs plaat, maten: 610 mm B x 120 mm D x 1000 mm L
	F 3226	Versterkte, in hoogte verstelbare, op rubberlagers gemonteerde trekinrichting ontworpen op 4 ton verticale belasting (verplicht bij 4 ton verticale belasting), uitvoering als centrale buis
	F 3256	In hoogte verstelbare trekinrichting gedempt via een stikstofaccumulator (uitsluitend in combinatie met een hydr. steunvoet)
	F 3266	Trekcilinder tussen trekinrichting en trekker voor betere gewichtsverdeling
	F 3286	Hydraulische steunvoet i.p.v. mechanische steunpootlier (dubbelwerkende besturing vereist)
	F 3326	SCHARMÜLLER trekoog met ronde schacht type K80, max. 4 ton verticale belasting
	F 4686	Remsysteem met Duomatic-koppelingen
	F 5146	Contourmarkeringsfolie geel voor zijkanten en achterkant voertuig (voorgeschreven > 60 km/uur)
	F 5166	Positie- en kentekenplaatverlichting in LED-uitvoering

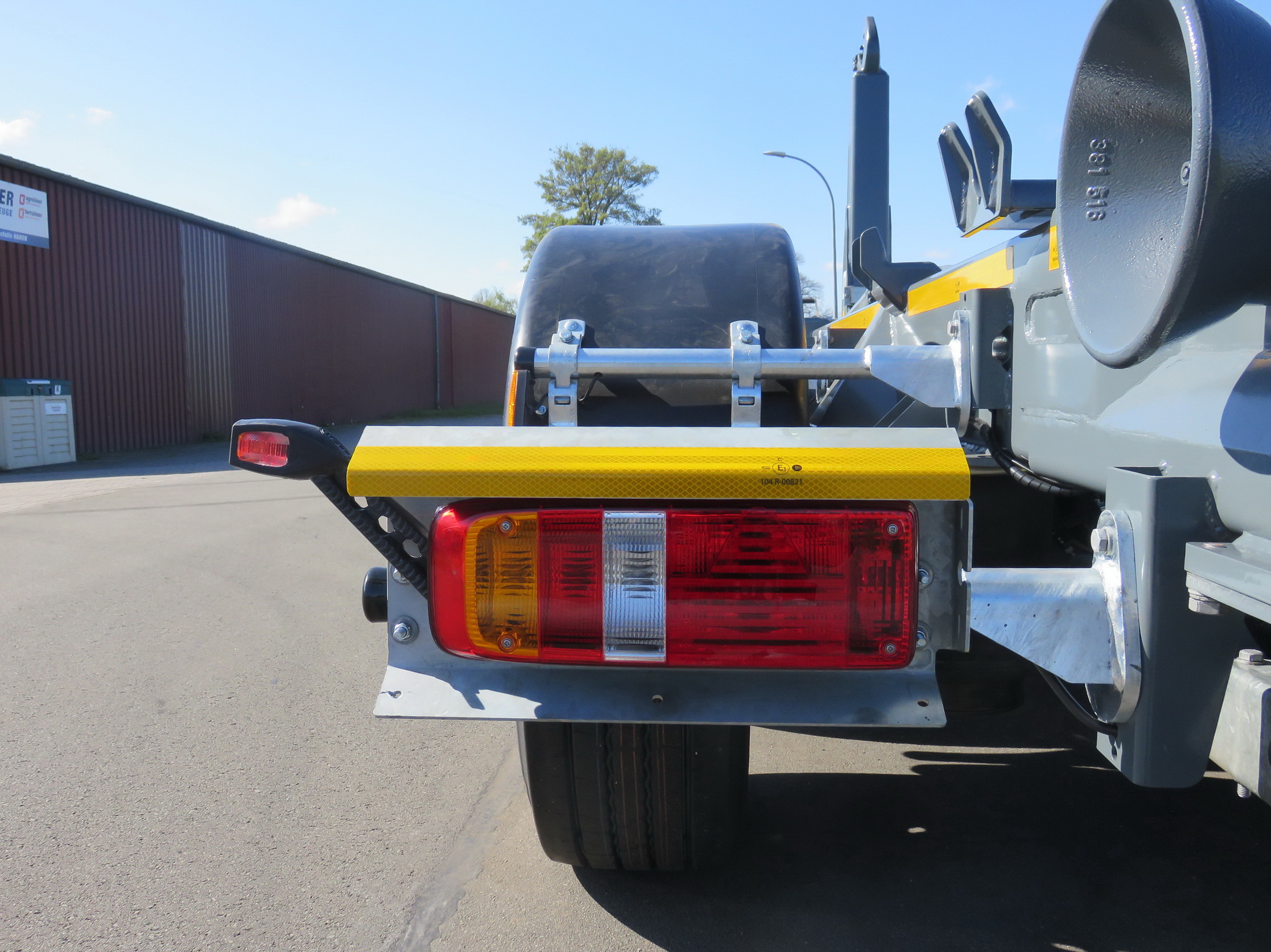

	F 5186	3-kamerachterlichten, rechthoekig, LED-uitvoering
	F 5216	2 x LED-achteruitrijschijnwerpers op achterzijde voertuig (3-polige stekkerdoos 12 Volt vereist)
	F 5236	2 x LED-achteruitrijschijnwerpers op zijkanten chassis (3-polige stekkerdoos, 12 Volt vereist)

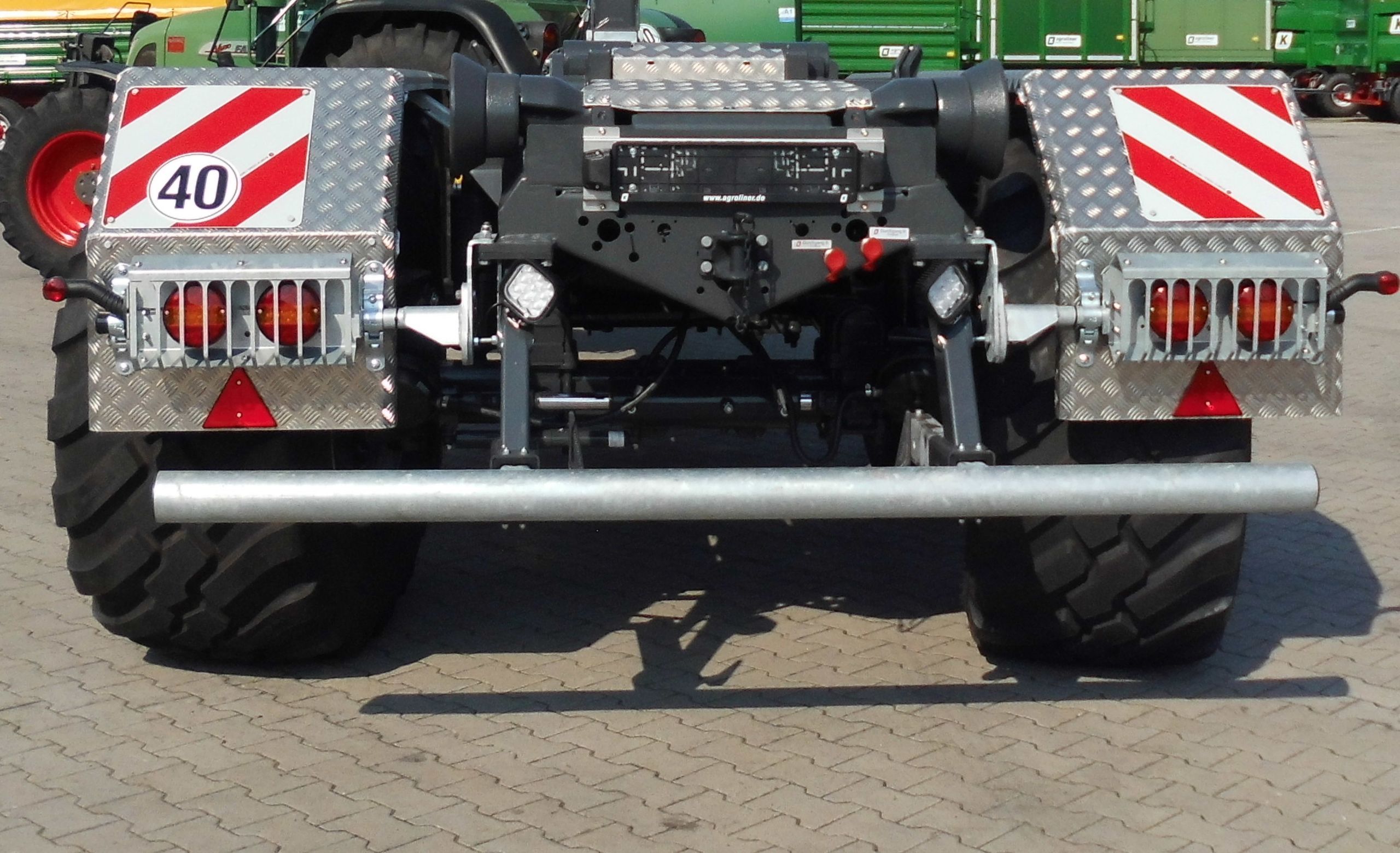

	F 5266	Beschermroosters voor achterlichten - schroefbaar (in Duitsland niet toegelaten op de openbare weg)
	F 5286	Bediening van een elektrische functie via draadloze afstandsbediening van de boordhydraulica (uitsluitend i.c.m. F 0496)
	F 5296	"Kennfixx" markeringen voor hydraulische leidingen (prijs per hydraulische leiding)
	F 5316	3/2-wegklep voor hydr. stuurblok als omschakelaar tussen stuurblok en druk- en retourslang (voeding van hydr. aandrijvingen tot 200 bar/advies vereist)
	F 5406	Afzonderlijke blindleiding voor olie naar achterzijde voertuig (diameter 15 mm)
	F 6016	asafstand > 1800 mm voor totaalgewicht 24 ton (uitsluitend i.c.m. met verst. assen en vering)
	F 6136	Hydraulische veereenheid incl. BPW-assen (max. 60 km/uur), 2150 mm spoorbreedte, tweede as naloopgestuurd, asbelasting 11 ton (bij 60 km/uur), wielrem 410 x 180 mm, vierkante as 150 mm (remcilinder bovenliggend, geen liftas mogelijk)
	F 6216	Hydraulische veereenheid incl. BPW-assen (max. 60 km/uur), 2150 mm spoorbreedte, tweede as gedwongen gestuurd, asbelasting 11 ton (bij 60 km/uur), wielrem 410 x 180 mm, vierkante as 150 mm (remcilinder bovenliggend)
	F 6266	torsiebalkeenheid, paraboolgeveerd met in de lengte geplaatste wieldraagarmen en dynamische ascompensatie (24 ton)
	F 6276	torsiebalkeenheid, paraboolgeveerd met in de lengte geplaatste wieldraagarmen en dynamische ascompensatie (32 ton)
	F 6306	BPW-assen 12 ton (max. 60 km/uur), versterkt, 2150 mm spoorbreedte, zonder ABS en AGS, wielrem 410 x 180 mm, vierkante as 150 mm (uitsluitend i.c.m. F 6276)
	F 6326	ADR-assen 13,1 ton (60 km/uur), versterkt, 2150 mm spoorbreedte, zonder ABS en AGS, (technisch 105 km/uur) wielrem 420 x 180 mm, vierkante as 150 mm (uitsluitend i.c.m. F 6266 of F 6276)
	F 6456	GIGANT-assen 9,0 ton (105 km/uur), 2040 mm spoorbreedte, zonder ABS en AGS, wielrem 420 x 180 mm uitsluitend toegestaan tot banden 445/65R22.5)
	F 6746	BPW-naloopstuuras 11 ton (max. 60 km/uur), zonder ABS + AGS, 2150 mm spoorbreedte, wielrem 410 x 180 mm, vierkante as 150 mm (uitsluitend i.c.m. F 6276 of F 6306)
	F 6776	ADR-naloopstuuras 11 ton (max. 60 km/uur), zonder ABS + AGS, 2150 mm spoorbreedte, wielrem 420 x 180 mm, vierkante as 150 mm (uitsluitend i.c.m. F 6266 of F 6276 en F 6326)
	F 6786	ADR-gedwongen gestuurde as 11 ton (max. 60 km/uur), zonder ABS + AGS, 2150 mm spoorbreedte, wielrem 420 x 180 mm, vierkante as 150 mm (uitsluitend i.c.m. F 6266 of F 6276 en F 6326)
	F 7206	1e as uitgevoerd als liftas (uitsluitend mogelijk i.c.m. F 6216, enkelwerkende besturing vereist)
	F 8006	Hydraulische achterasondersteuning (voor betere stabiliteit/dubbelwerkende besturing vereist)
	F 8016	Elektrisch geschakelde achterasondersteuning voor hydraulische vering (voor betere stabiliteit)
	F 9026	Elektronische ladingcontrole met signaallampen op voertuig (uitsluitend mogelijk i.c.m. hydraulische vering, 3-polige stekkerdoos 12 Volt vereist)
	F 9036	Controlelamp voor correcte sluiting van de hydr. containerbinnenvergrendeling
	F 9066	Beschermafdekking voor containerbinnenvergrendeling van aluminium ribbelplaat
	F 9306	Stuurstang gedwongen stuursysteem met aanvullend automatisch telescoopsysteem
	F 9546	Brede hoek-cardanas i.p.v. standaard cardanas
	Info:	Bij gedwongen gestuurde assen wordt standaard een cardanische stuurstang met opname voor kogel K50 meegeleverd.
	Info:	Vanaf bandenbreedte > 600 mm en gebruik van een gestuurde as moet de uitrusting F 6016 asafstand > 1800 mm worden gekozen!
	WIELEN
	R 2006	banden "nieuw" 385/65R22.5 (105 km/uur) Fabrikant PIRELLI Pro Trailer (EU Tire Label B,A,70)
	R 2206	banden "nieuw" 425/65R22.5 (105 km/uur) (rollenhoogte ca. + 50 mm)
	R 2406	banden "nieuw" 445/65R22.5 (105 km/uur) (rollenhoogte ca. + 50 mm)
	R 2596	banden "nieuw" 560/60R22.5 NOKIAN Country King (65 km/uur) 161D met versterkte velgen 20.00, (draagvermogen bij 1,5 bar 10 km/uur = 5000 kg) (rollenhoogte ca.+ 90 mm)
	R 2646	Banden "nieuw" 620/60R26.5 NOKIAN Country King (draagvermogen bij 1,5 bar 10 km/uur = 5310 kg)
	R 2816	Banden "nieuw" 650/55R26.5 BKT FLOTATION RADIAL, profiel FL 693, (65 km/uur) 169D, (draagvermogen bij 1,5 bar 10 km/uur = 5185 kg)
	R 2886	Banden "nieuw" 710/50R26,5 BKT FLOTATION RADIAL, profiel FL 693, (70 km/uur) 170D, (draagvermogen bij 1,5 bar 10 km/uur = 5305 kg)
	R 2936	Banden "nieuw" 710/50R26.5 NOKIAN Country King (draagvermogen bij 1,5 bar 10 km/uur = 5615 kg)
	Info:	Alle banden ≥ 26.5" zijn niet compatibel met standaard paraboolvering; in combinatie met deze wielen moet u voor torsiebalk- of hydraulische vering kiezen.
	LAKWERK
	L 1456	Speciale lak chassis en haaksysteem conform RAL-kleur
	RAPPORT/OVERDRACHT
	T 1516	40 km/uur toelating volgens EU-typegoedkeuring, aflevering met COC-documenten (geen korting mogelijk op de nettoprijs)
	T 2016	60 km/uur toelating volgens EU-typegoedkeuring, aflevering met COC-documenten (geen korting mogelijk op de nettoprijs, uitsluitend i.c.m. F 2706)
	T 5006	technische instructie op locatie (geen korting mogelijk op de nettoprijs)
	T 9006	Transportkostenbijdrage postcodes 0-4 (Duitsland) (geen korting mogelijk op de nettoprijs)
	T 9106	Transportkostenbijdrage postcodes 5-9 (Duitsland) (geen korting mogelijk op de nettoprijs)
